温控：激光锡焊系统稳定的关键

武汉普思立激光了解到电子行业日新月异，飞速发展。从***的的3G－4G到现在的5G通讯技术，目前表***的折叠屏，可穿戴设备的轻量化小型化，3C消费类电子等等，无不需要锡焊，今天不谈论SMT的大批量生产，仅讨论SMT后段的漏焊补焊的工艺。传统的方式主要以使用三轴洛铁焊锡机人来完成。这种工艺的方式***的优点是比较经济，缺点也比较明显，例如热辐射大，***焊盘，精度每隔一段时间就需要校正一次，调机也比较麻烦，烙铁头容易氧化，耗材也伤不起等等。因此，大部分的电子厂都迫切需要激光锡焊技术来改善生产质量和效率。

激光锡焊是以激光为热源加热锡膏融化的激光焊接技术，激光锡焊的主要特点是利用激光的高能量实现局部或微小区域快速加热完成锡焊的过程，相对于传统的HotBar锡焊和电烙铁锡焊，激光锡焊有以下几个方面的优点：

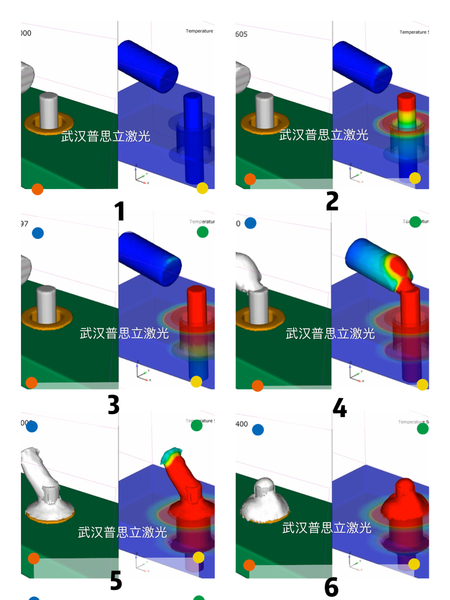

图1．激光送锡丝锡焊原理

• 1．激光加工精度较高，光斑可以达到微米级别，加工时间程序控制，精度远高于传统工艺方式；

• 2．非接触性加工，不存在接触焊接导致的应力；

• 3．细小的激光束替代烙铁头，在加工件表面有其他干涉物时，同样便于加工；

• 4．局部加热，热影响区小；

• 5．无静电威胁；

• 6．激光是***洁净的加工方式，无耗品，维护简单，操作方便；

• 7．以YAG激光或半导体激光作为热源时，可用光纤传输，因此可在常规方式不易施焊部位进行加工，灵活性好，聚焦性好，易于实现多工位装置的自动化等等优点

（以上7项内容引用百度文《激光锡焊的特点》）

于是，就有了***代激光锡焊系统，也是市面上***常见的标准激光锡焊系统以及目前技术更***的带CCD视觉的第二代激光锡焊系统。

基于工厂的大量调查，这两种激光锡焊虽然满足的激光锡焊以上所述的几项优点，但是有一项确实非常致命的：焊接过程不可控、产品***、击穿现象时有发生，为此企业付出产痛的经济代价和信誉损失的代价。

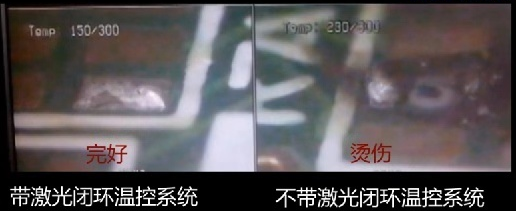

图2．带温控系统和不带温控系统的激光锡焊区别

武汉普思立激光科技在锡焊设备上集成的温控系统是该系统的新亮点。对产品进行多段温度设定后再焊接的温度曲线变化过程：

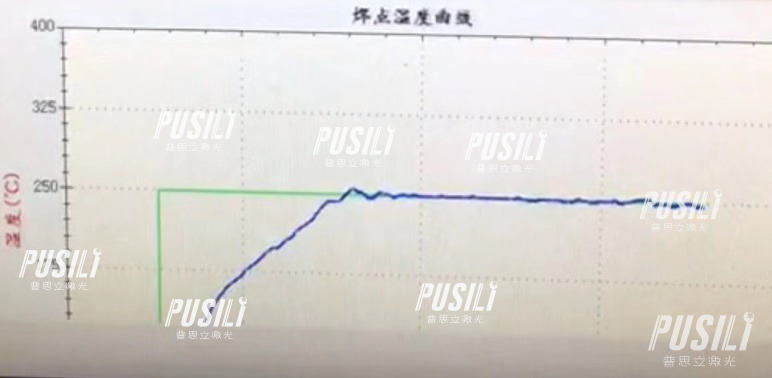

图3．温度控制下温控曲线的效果

在实验的过程我们可以明显看到，温度控制激光锡焊的过程平稳，柔和，火花小，CCD镜头不会产生过度曝光的现象。屏蔽温度控制后，温度不可控，激光将焊盘***产生的光强度非常大，使得CCD系统曝光致盲。

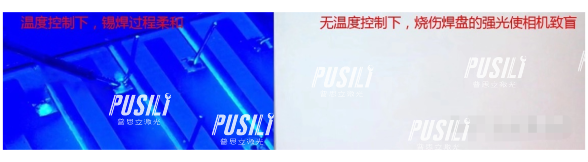

图8．温度控制和非温度控下锡焊过程的对比

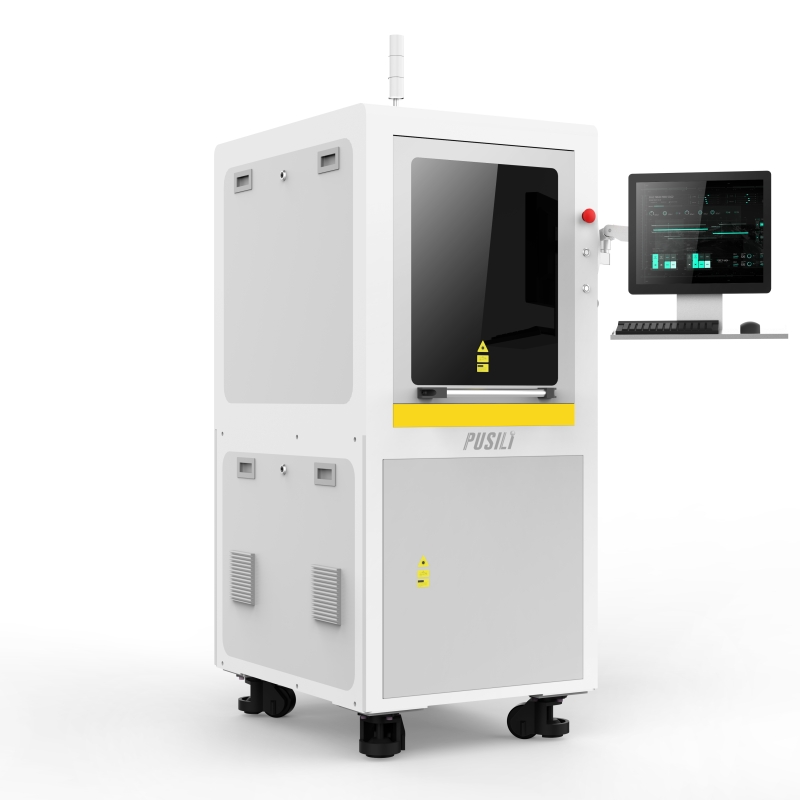

由此可以看出，带温控的激光锡焊系统为激光锡焊可控过程的提供了更***的技术支持，并且在实际应用中各项性能都优于不带温控系统的激光锡焊系统。因此为了更好的服务自动化行业和电子行业，武汉普思立激光科技将整套系统集成为整机设备，提供全套解决方案。
